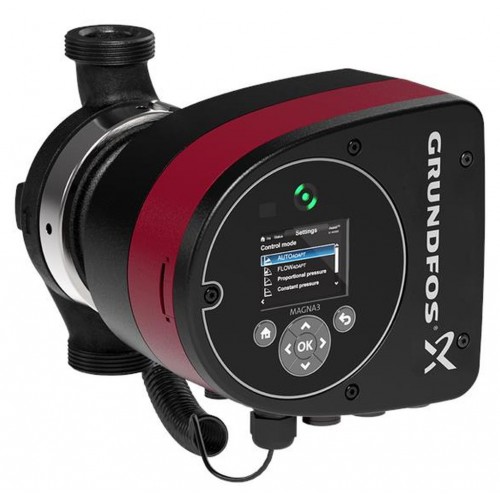

Grundfos MAGNA3 25-40 180 1×230 V PN16 Heizungsumwälzpumpe 97924249
Die Grundfos MAGNA3 25-40 ist eine hocheffiziente Umwälzpumpe für Heizungs-, Kühl- und Warmwasser-Zirkulationssysteme in Wohn- und Zweckgebäuden. Dank intelligenter Regelungsfunktionen, integrierter Kommunikation und sehr niedriger Betriebskosten eignet sie sich ideal für Neubauten ebenso wie für die Modernisierung bestehender Anlagen.
Die MAGNA3 ist als nassläuferpumpe ohne Gleitringdichtung ausgeführt – Motor und Hydraulik bilden eine kompakte Einheit. Die Lager werden durch das Fördermedium geschmiert, was eine lange Lebensdauer und einen nahezu wartungsfreien Betrieb gewährleistet. Eine innovative Spannschelle mit nur einer Schraube ermöglicht die einfache Neuausrichtung des Pumpenkopfes. Die Baureihe überzeugt durch extrem niedrige Life-Cycle-Kosten (LCC).
Vorteile
- AUTOADAPT – automatische Anpassung an den tatsächlichen Anlagenbedarf
- FLOWADAPT und FLOWLIMIT – Reduzierung des Bedarfs an Strangregulierventilen
- Regelung auf proportionalen und konstanten Druck
- Betrieb nach konstanter Kennlinie
- Max.- und Min.-Kennlinien
- Automatische Nachtabsenkung
- Integrierter Motorschutz – keine externe Absicherung erforderlich
- Luftgekühlte Leistungselektronik
Kommunikation
- Drahtlose Verbindung über Grundfos GO
- Fieldbus-Kommunikation über CIM-Module
- Digitale Eingänge
- Relaisausgänge
- Analoge Eingänge

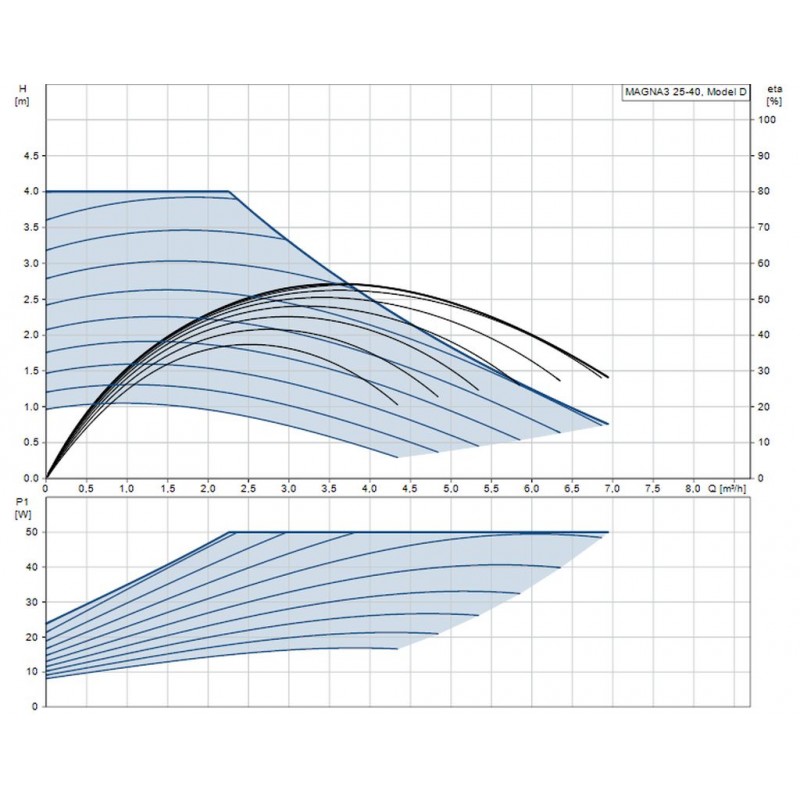

Technische Daten
| • Nennförderstrom | 3,71 m3/h |
| • Nennförderhöhe | 2,73 m |
| • Maximale Förderhöhe | 40 dm |
| • Temperaturklasse | TF 110 |
| • Prüfkennzeichen | CE, VDE, EAC, CN ROHS, WEEE |
| • Modell | D |
Werkstoffe
| • Pumpengehäuse | Grauguss (EN-GJL-200 / ASTM A48-200B) |
| • Laufrad | Composite (PES + 30 % Glasfaser) |
Installation
| • Umgebungstemperatur | 0 .. 40 °C |
| • Maximaler Betriebsdruck | 16 bar |
| • Anschluss | G 1 1/2" |
| • Nenndruck | PN 16 |

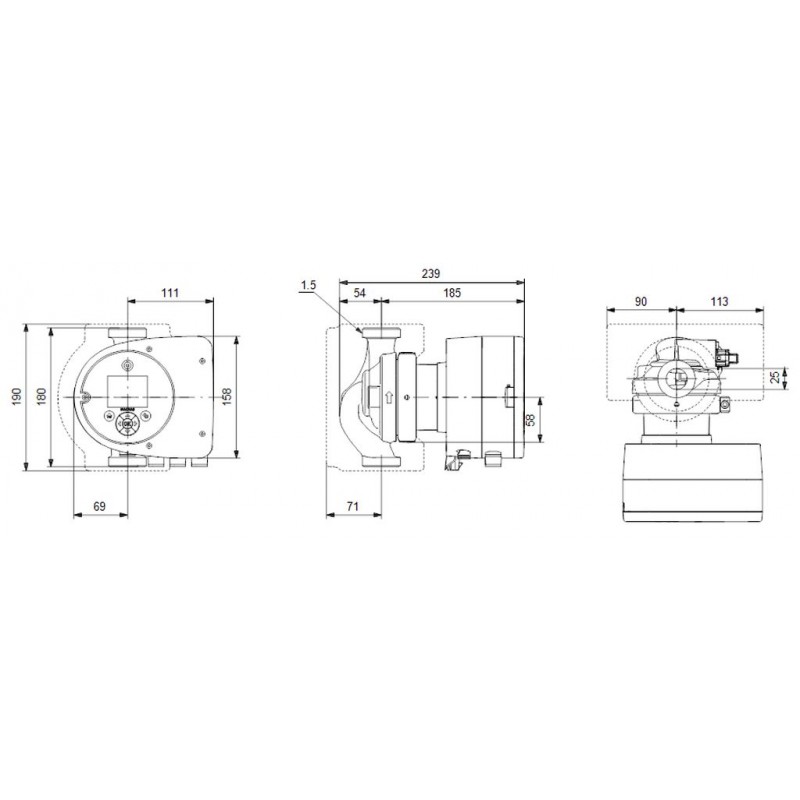

| • Einbaulänge | 180 mm |
Fördermedium
| • Medientemperaturbereich | -10 .. 110 °C |
| • Medientemperatur im Betrieb | 60 °C |
| • Dichte | 983,2 kg/m3 |
Elektrische Daten
| • Leistungsaufnahme P1 | 9 .. 50 W |
| • Netzfrequenz | 50 / 60 Hz |
| • Bemessungsspannung | 1 × 230 V |
| • Maximale Stromaufnahme | 0,09 .. 0,46 A |
| • Schutzart | X4D |
| • Wärmeklasse | F |
Weitere Angaben
| • Energieeffizienzindex (EEI) | 0,18 |
| • Nettogewicht | 4,81 kg |
| • Bruttogewicht | 5,27 kg |
Die Bilder können vom original Produkt/Artikel abweichen.
