HEIMEIER Multibox C/RTL mit Temperaturbegrenzer, weiß 9303-00.800

Beschreibung

  Unterputz-Einzelraumregelung fu¨r Fußbodenheizungen
  Multibox wird für die dezentrale Regelung von Fußbodenheizungen,
  Wandheizungen oder kombinierten Fußboden-
  Radiatorheizungsanlagen eingesetzt. Ausgleich bei nicht lotrechtem
  Einbau bis 6° zu jeder Seite. Abdeckung mit verdeckter
  Schraubbefestigung. Ausfu¨hrungen in weiß oder verchromt. Flexible
  Montage fu¨r alle Wandarten, 30 mm Tiefenausgleich.
Multibox C/RTL:
- Maximalbegrenzung der Ru¨cklauftemperatur,
- Voreinstellung,
- Absperrung,
- Entlüftung
Dimensionen:
- Gehäuse DN 15.
- Die Bautiefe des UP-Kasten beträgt nur 60 mm.
- Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und
  Abdeckung von bis zu 30 mm.
- Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6°

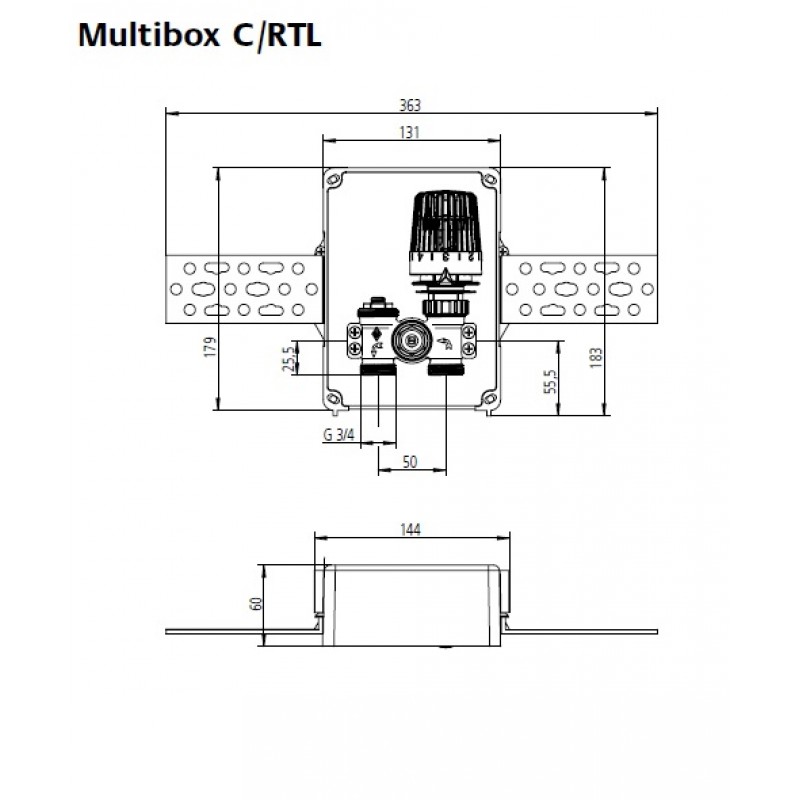

  je Seite ausgleichen.Siehe auch Maßblatt.
Nenndruck: PN 10
Einstellbereich:
- Rücklauftemperaturbegrenzer RTL: 0 °C bis 50 °C
Temperatur:
- Max. Betriebstemperatur: 90 °C
- Min. Betriebstemperatur: 2 °C
- Es ist fu¨r alle Multibox-Ausfu¨hrungen zu beru¨cksichtigen, dass die
  von der Anlage gefahrene Vorlauftemperatur fu¨r den Systemaufbau
  der Fußbodenheizung geeignet ist.
Siehe auch Hinweise!
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfedern: Edelstahl
- Thermostat-Oberteile: Messing, PPS.
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  Äußere O-Ring ist unter Druck auswechselbar.
- Kunststoffelemente aus ABS und PA.
- Fühlerelemente: Ru¨cklauftemperaturbegrenzer (RTL) mit
  dehnstoffgefu¨lltem Thermostat.
Oberflächenbehandlung:

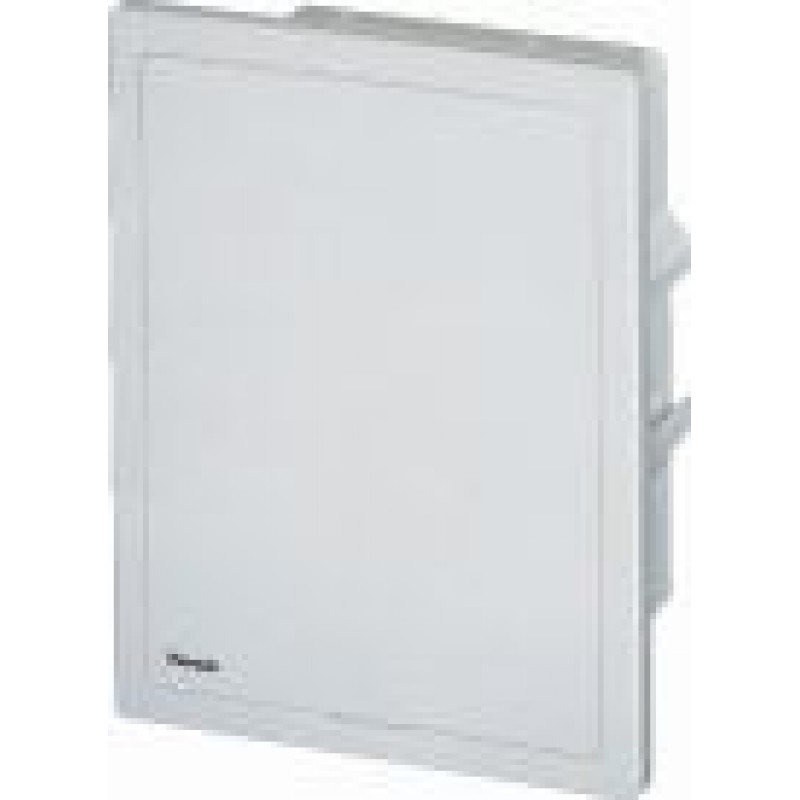

- Abdeckung in weiß RAL 9016.
Kennzeichnung:
- THE, Durchflussrichtungspfeile. II+-Kennzeichnung.
Rohranschluss:
- Anschluss G 3/4 mit Konus passend fu¨r Klemmverschraubungen fu¨r
  Kunststoff-, Kupfer-, Präzisionsstahl- und Verbundrohr.

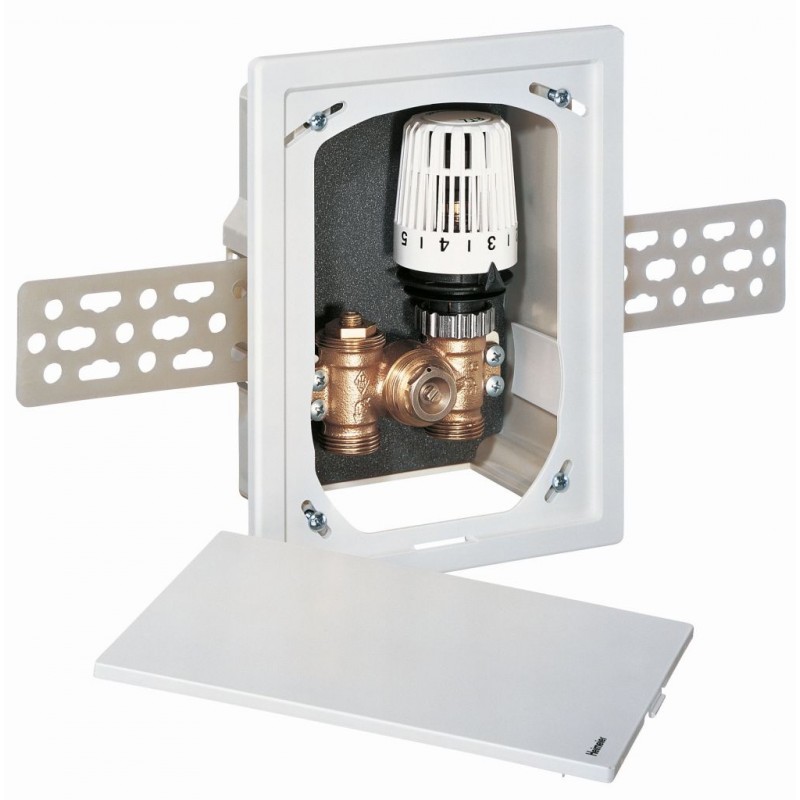

  Die Abbildung kann vom Original abweichen.
