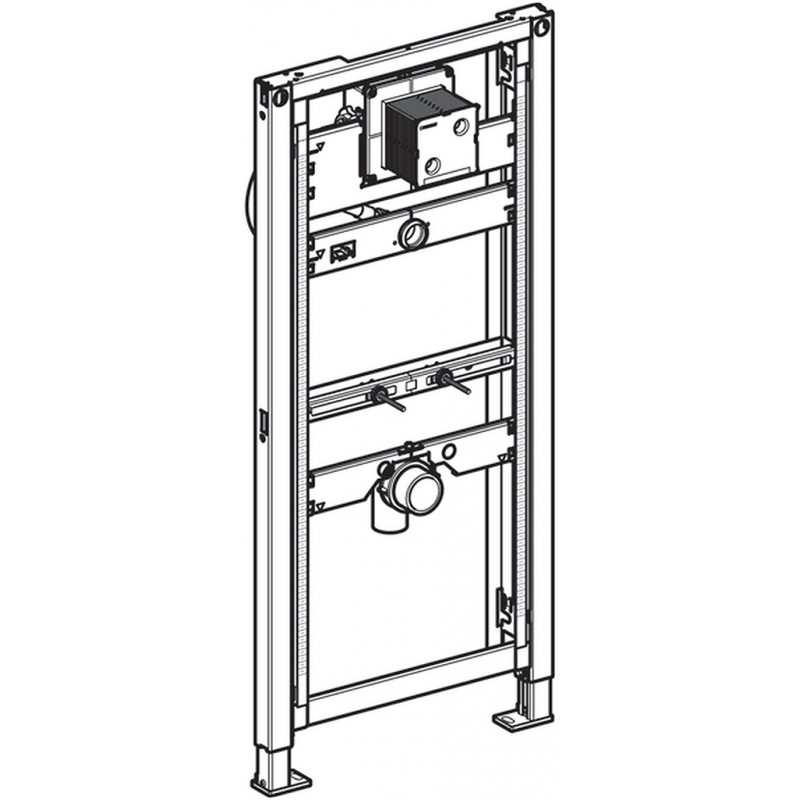

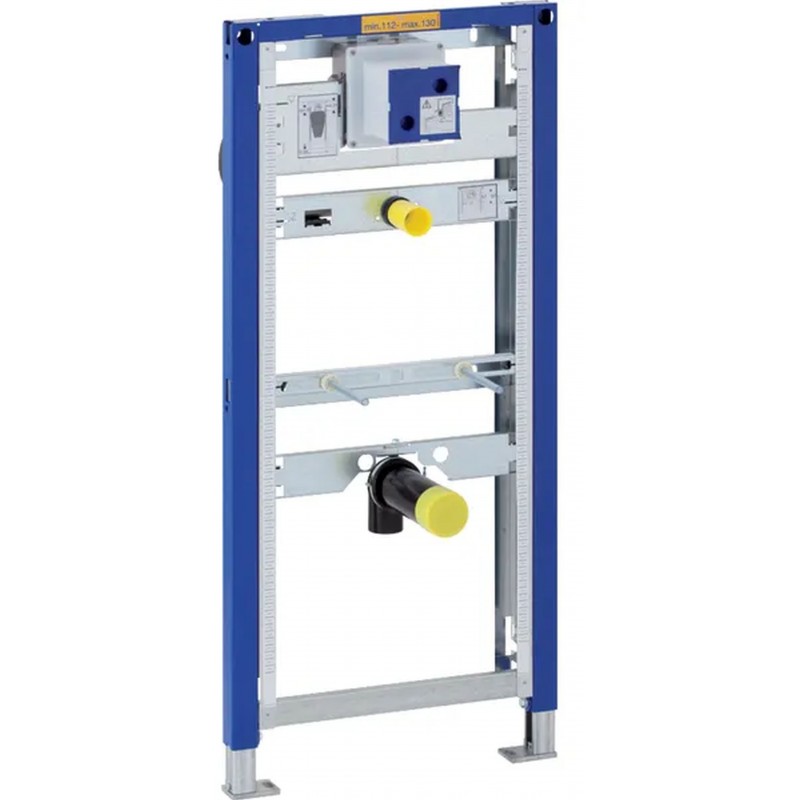

Geberit Duofix Element für Urinal, 112–130 cm, universell 111.616.00.1
Modell: 111.616.00.1
Beschreibung
Technische Daten• Fließdruck 100-800 kPa
• Maximaler Prüfdruck Wasser 1600 kPa
• Maximaler Prüfdruck Luft / Inertgas 300 kPa
• Maximale Wassertemperatur 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer 0.3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer 0.18 l/s
Lieferumfang
• Anschlusswinkel R 1/2"
• Bauschutz mit Deckel
• Verbindungsrohr zwischen Zulauf o 32 mm und Urinal, mit Dichtung auf Urinal
• Schutzstopfen
• Anschlussbogen aus PE-HD, o 63 / 50 mm
• Schutzkappe
• Dichtung o 57 / 50 mm
• Urinalgeruchsverschluss o 50 mm, mit Dichtung auf Urinal
• 2 Gewindestangen M8
• Befestigungsmaterial
Verwendungszwecke
• Für Trockenbau
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• Zur Montage von Urinalen
• Zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)

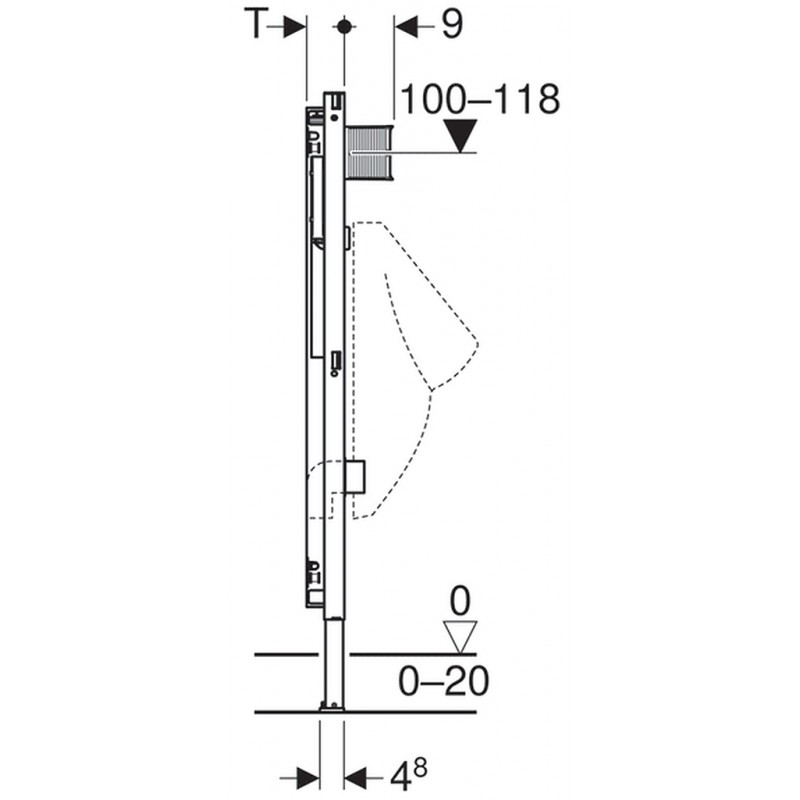

• Für Fußbodenaufbauten 0–20 cm
Eigenschaften
• Selbsttragender Rahmen pulverbeschichtet
• Rahmen mit Bohrlöchern o 9 mm für Befestigung im Holzständerbau
• Fußstützen verzinkt
• Fußstützen verstellbar 0–20 cm
• Fußstützen mit Rutschhemmung
• Fußplatten drehbar
• Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen

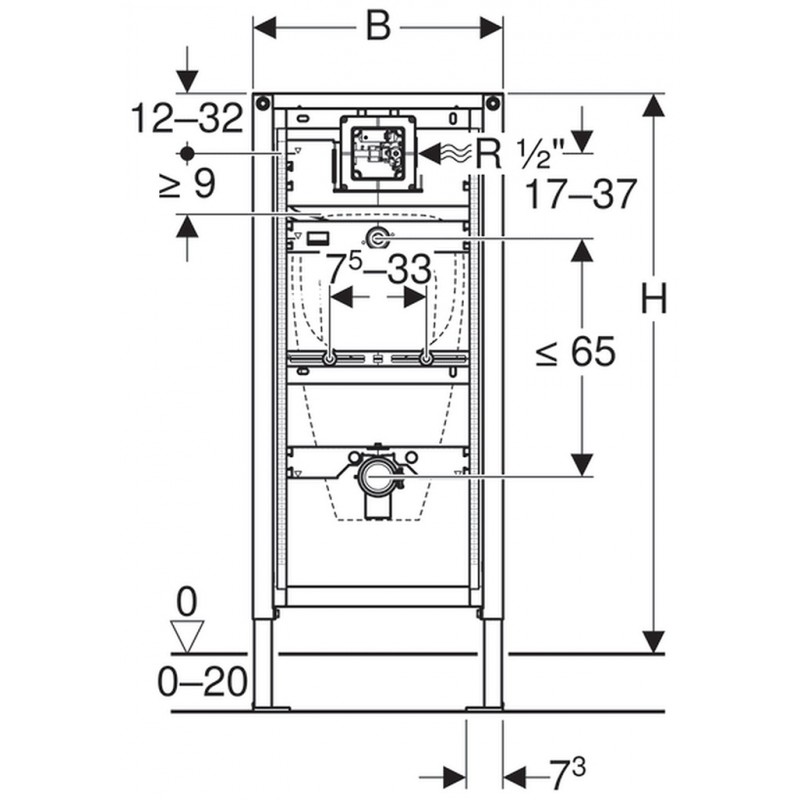

• Elementhöhe auf Urinal anpassbar, 112–130 cm
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
Spülschlauch biegbar
• Spülschlauch mit Führung zum Verhindern von stehendem Wasser
• Befestigung für Zulauf o 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Traversen mit Mittenmarkierung, werkzeuglos verstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich
• Mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Die Abbildung kann vom Original abweichen.
