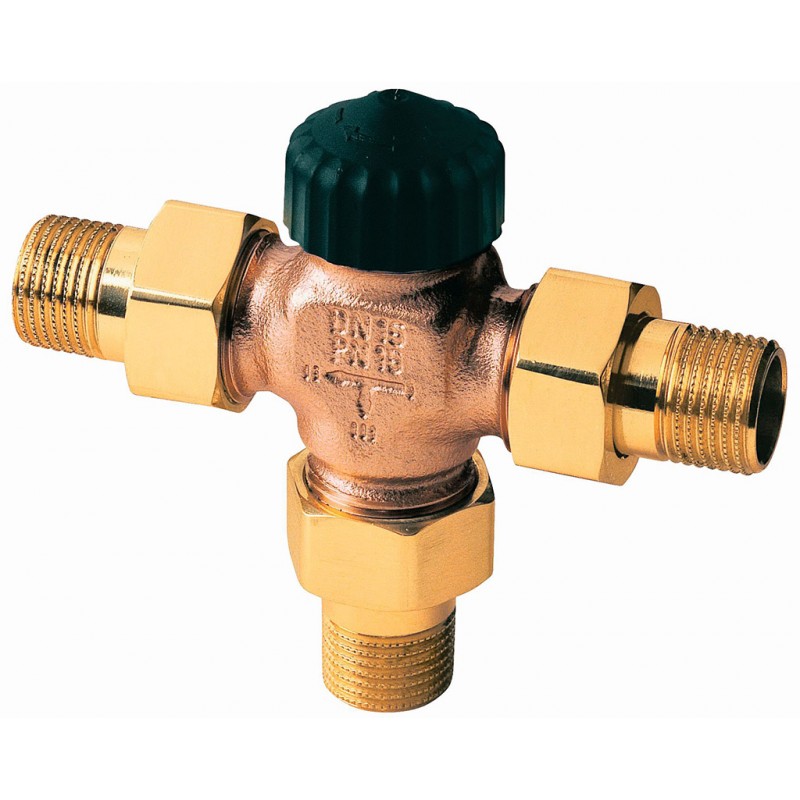

HEIMEIER Dreiwege-Umschaltventil 1" (DN 25) mit Flachdichtung 4160-04.000

Beschreibung

Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Verteilen von Volumenströmen
Dimensionen: DN 25
Nenndruck: PN 10
Max. Differenzdruck (?pV):
- DN 25: 50 kPa = 0.50 bar
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C.
- Min. Betriebstemperatur: 2 °C.
- Niederdruckdampf 110°C/ 0,5 bar.
Werkstoffe:
- Ventilgehäuse: Korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  äußere O-Ring ist unter Druck auswechselbar.
Kennzeichnung:
- THE, DN, PN, Ländercode, Durchflussrichtungspfeil, Bezeichnung der
  Regeltore (I, II, III).
- Bauschutzkappe schwarz.
Rohranschluss:
- Anschluss mit Schraub- oder Lötnippel. Flach dichtend.
- Anschluss für Thermostat-Köpfe und Stellantriebe: HEIMEIER
  M30x1,5
Die Abbildung kann vom Original abweichen.
