WILO AF Comfort MC RainSystem 550 Watt Regenwassernutzung 2518351

Beschreibung

WILO RainSystem AF 11 Comfort MC 305 EM
Artikelnummer: 2518351

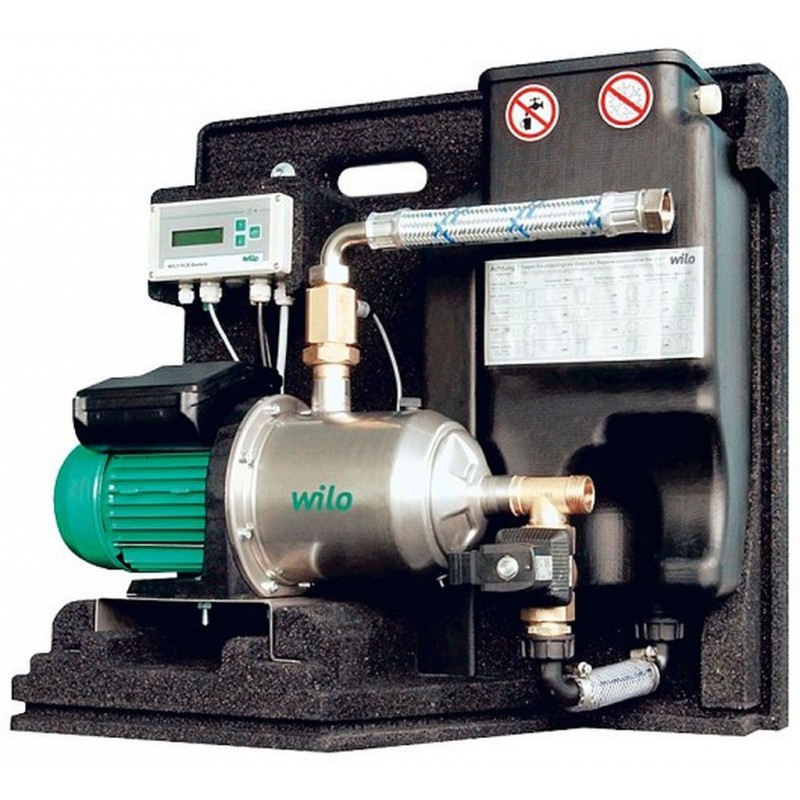

Regenwassernutzung Wilo-RainSystem AF 11 Comfort Automatische Regenwassernutzungs- und Trinkwasser-Nachspeiseanlage als Kompaktmodul für Einfamilienhäuser bestehend aus:

*leiser, selbstansaugender, mehrstufiger, horizontaler Hochdruck- Kreiselpumpe mit hydraulischen Ansaugtrakt * 11 Liter fassendem Nachspeisebehälter mit bedarfsgerechter Nachspeisung von Trinkwasser bei nicht gefüllter Zisterne

Alle medienberührenden Teile sind korrosionsfrei. Inbetriebsetzung mit werkseitig eingestellten Grundparametern (plug & play) durch elektronische Steuerung RainControl Economy (RCE), pumpenbetriebszeitabhängigem Wassertausch des Nachspeisereservoirs, Verkalkungsschutz des Magnetventils, integrierter Trockenlaufschutz für die Pumpe, Füllstandsanzeige, Anschluss für Rückstauwarnung bzw. Nachspeisebehälter- Überlaufgeber, permanente Betriebsdatenerfassung, Energiesparmodus-Funktion, Betriebszustandsprotokoll, anwenderfreundlich menügeführte Bedienungsmöglichkeiten über parametrierbares LC-Display sowie integrierter Logik zur Ansaughilfe.
Die Anlage ist auf einem kunststoffumschäumten Grundträger montiert.
Anschlussfertig mit 3 m Kabel und Schutzkontaktstecker inkl. Befestigungs-
material zur Auf-Wand-Montage sowie Abdeckhaube aus recycelfähigem EPP.
Das System erfüllt die neuesten Anforderungen der DIN1989.
Planungshinweis: Die Saugleitung muss von der Zisterne stetig steigend zum AF-System verlegt sein. Für Revisionszwecke ist oberhalb der Anlage ein freier Raum von mindestens 200 mm vorzusehen. Zur Gewährleistung der Belüftung des Pumpenmotors sollte links von der Anlage ein Freiraum von mindestens 100 mm gewährleistet werden. Der Anschluss des Überlaufs erfolgt unterhalb der Anlage. Die Anschlüsse für die Frischwassernachspeisung sowie die Saug- und Druckleitung befinden sich auf der rechten Seite des Systems.
Laufräder / Stufenkammern : Noryl
Pumpengehäuse : 1.4301
Welle : 1.4028
Gleitringdichtung : Kohle/Keramik
Fördermedium : Regenwasser (reines Wasser ohne Sinkstoffe)
Fördermenge(max.): 4 m3/h
Förderhöhe (max. ... m) : 52,00 m
max. Ansaughöhe: 8m
Mediumtemperatur : 5 - 35 C°
Umgebungstemp. max. 40 C°
Betriebsdruck max. 8 bar
Zulaufdruck max. 4 bar
Motor-Nennleistung P2 : 0,75kW
Motorschutz: integrierter Motorschutzschalter Pumpensteuerung: vollelektronische Regeleinheit zur Steuerung einer Regenwasserpumpe, Ansteuerung über Drucktransmitter4-20mA. Füllstandsüberwachung: Niveausensor mit 20 m Kabel (in der Zisterne) Nachspeisereservoir Volumen : 11 l
Werkstoff : PE-schwarz, lichtundurchlässig Anschlüsse:
Druckseite : Verschraubung Rp1
Saugseite : R1
Zulauf:
Frischwassernachspeisung über
Schwimmer-Ventil R 3 mit freiem Auslauf
gemäß DIN EN 1717
Überlauf: 105x65 über Trichter an DN 70
Anlagenschutzart:
Schaltgerät : IP
Pumpen : IP

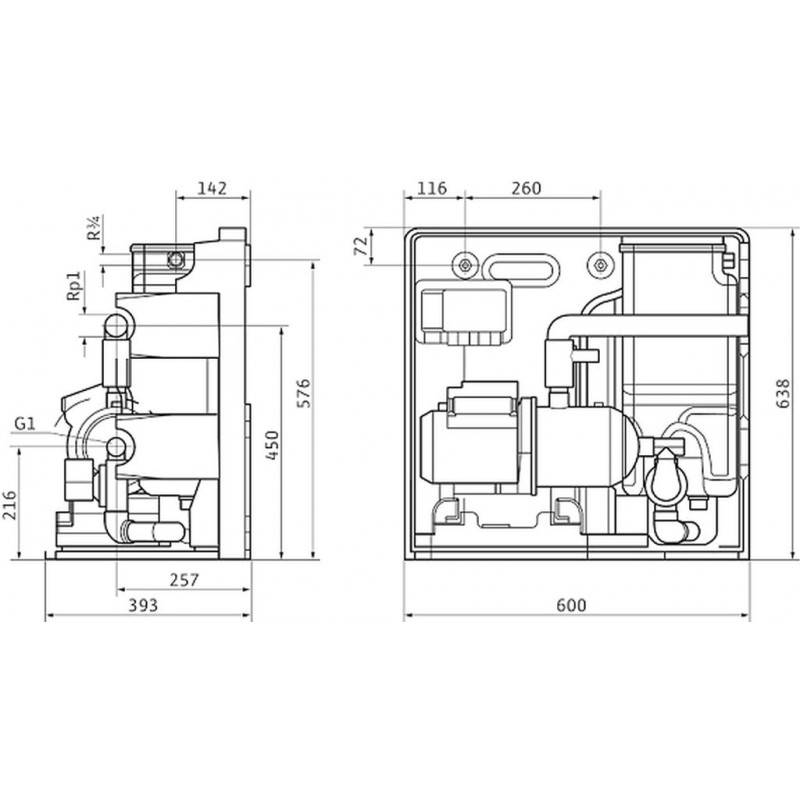

Abmessungen (B x H x T) : 660 x 638 x 393 mm

Die Bilder können vom original Produkt/Artikel abweichen.
