WILO DrainLift S1/6 M RV Kompakte Abwasser-Hebeanlage 2544876

Beschreibung

Einsatz
Förderung von fäkalienhaltigem Abwasser (nach DIN EN 12050-1), das nicht über das natürliche Gefälle dem Kanalsystem zugeführt werden kann, und rückstausichere Entwässerung von Ablaufstellen unterhalb der Rückstauebene (nach DIN EN 12056-1).
Besonderheiten/Produktvorteile
Platzsparende Aufstellung
Montagefreundlich dank integriertem Rückflussverhinderer (Ausführung “RV”)
Flexibel dank frei wählbarer Zuläufe
Reduziertes Restwasservolumen.
Anschlussfertige, vollüberflutbare und automatisch arbeitende Abwasser-Hebeanlage als Einzelpumpenanlage. Trockenläufermotor in Wechselstromausführung mit Edelstahlgehäuse und thermischer Motorüberwachung. Gas- und wasserdichter Sammelbehälter aus Kunststoff mit schrägzulaufendem Sammelraum für einen ablagerungsfreien und sicheren Betrieb, frei wählbaren Zuläufen und einer Niveausteuerung mit Gestängeschwimmerschalter. Mikroprozessorgesteuertes Schaltgerät mit
LED-Anzeigen für die Anzeige der Betriebszustände und Störmeldungen
Einstellbarer Nachlaufzeit
Integrierter und netzunabhängiger Alarm
1x potenzialfreiem Kontakt für den Anschluss einer Sammelstörmeldung (SSM)
Lieferumfang:
Anschlussfertige Abwasser-Hebeanlage mit Schaltgerät und Stecker
1x Zulaufdichtung DN 100
1x Lochsäge für Zulauf DN 100
1x Rückflussverhinderer DN 80
1x Manschette für Anschluss Handmembranpumpe oder Zulaufanschluss O50 mm
1x Manschette für Entlüftungsanschluss DN 70
1x Flanschstutzen DN 80/100 mit Flachdichtung, flexiblem Schlauchstück und Befestigungsmaterial für Druckrohranschluss DN 100
3x Dämmschutzstreifen für schallgedämmte Aufstellung
9V Akku
Befestigungsmaterial
Zulässiger Einsatzbereich
Betriebsart pro Pumpe S3-15%, 120 sec
Max. zulässiger Druck in der Druckleitung p 1,5 bar
Medientemperatur T +3 ... +40 °C
Max. Medientemperatur, kurzzeitig bis 3 min T 60 °C
Umgebungstemperatur max. T 40 °C
Anschlüsse
Druckanschluss DN 80
Flansche (nach EN 1092-2) PN PN 10
Anschlussnorm EN 1092
Maximaler Betriebsdruck pmax 0,7 bar
Zulaufanschluss DN 100/DN 40
Entlüftung DN 70
Motordaten Netzanschluss 1~230 V, 50 Hz
Leistungsaufnahme P1 1,5 kW
Nennstrom IN 7,5 A
Nenndrehzahl n 1450 1/min
Polzahl 4
Einschaltart direkt
Isolationsklasse H
Schutzart IP 68
Max. Schalthäufigkeit pro Pumpe 30 1/h
Kabel
Kabellänge Anlage zum Schaltgerät/Stecker 4/1,5 m
Netzstecker Schuko
Art des Anschlusskabels lösbar
Werkstoffe
Motorgehäuse 1.4301
Pumpenwelle 1.4401 [AISI316]
Gleitringdichtung SiC/SiC
Pumpengehäuse PE/PUR
Laufrad PUR
Behältermaterial PE
Maße/Gewichte
Bruttovolumen V 45 l
Max. Schaltvolumen V 21 l

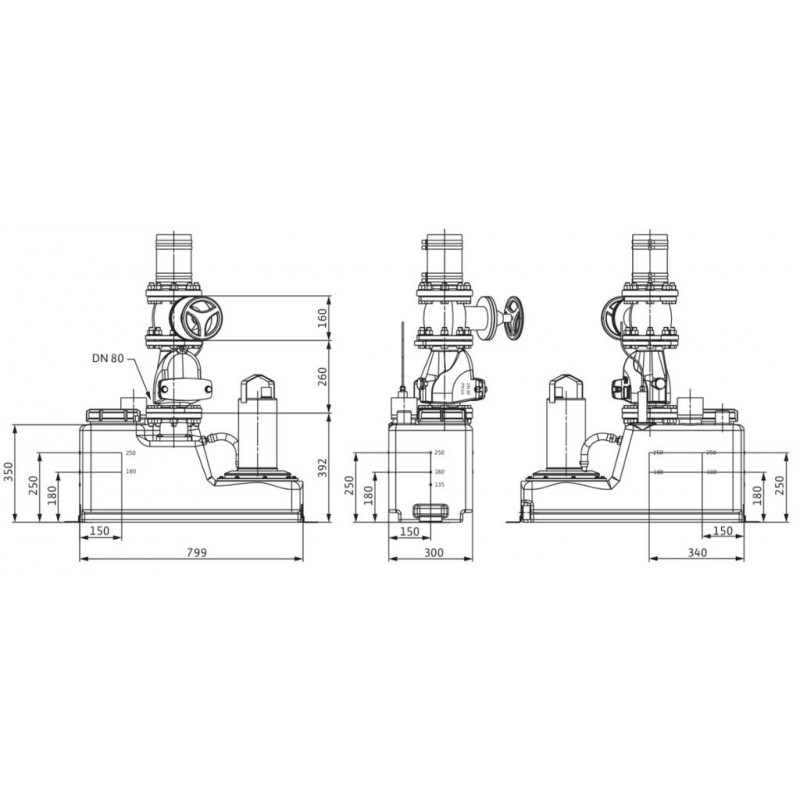

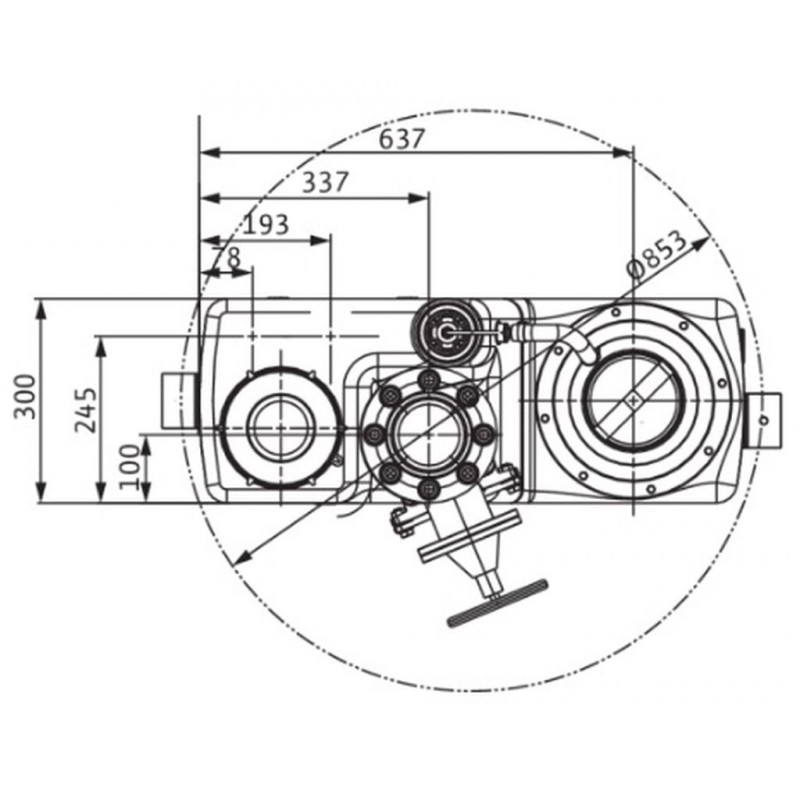

Abmessungen
Breite x Höhe x Tiefe - 799 x 500 x 300 mm
Diagonalmaß 830 mm

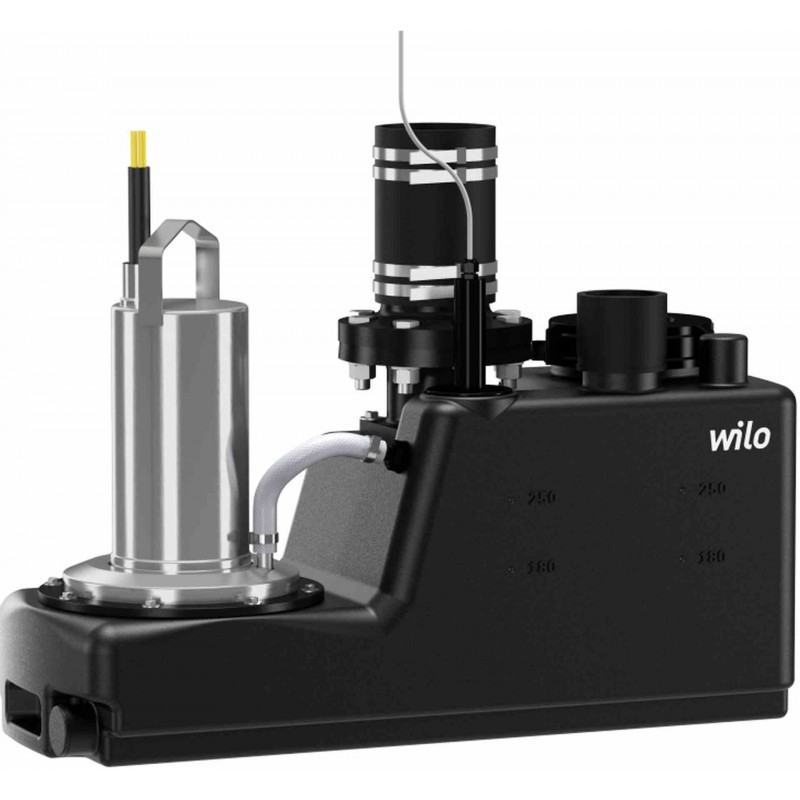

Abbildung kann vom Origibnal abweichen.

Die Bilder können vom original Produkt/Artikel abweichen.

Spezifikation

Spezifikation
Nenndruck	10 bar
Einlaufstutzen	DN 100
Anschluss	DN 80
