Heizkörpertypen im Überblick: Arten, Maße & Vergleich

Bei einer Sanierung, einem Neubau oder der Modernisierung einzelner Räume sind die Verantwortlichen früher oder später mit einer erstaunlich großen Auswahl an Heizkörpertypen konfrontiert. Auf den ersten Blick sehen viele Modelle ähnlich aus. Entscheidend sind jedoch Bauform, Wärmeabgabe, Wasserinhalt, Anschluss und Größe. Es reicht deshalb nicht, nur nach der Optik oder den gewünschten Maßen auszuwählen.

Ob ein Raum angenehm warm wird und die Anlage effizient arbeitet, wird nämlich maßgeblich durch die passenden Heizkörper beeinflusst. Nur wenn eine gute Übersicht über die verschiedenen Heizkörpertypen vorhanden ist, lässt sich verlässlich das passende Modell für die jeweilige Raumgröße, das Heizsystem und das Nutzungsverhalten finden. Die zentrale Frage lautet also: Welche Heizkörper gibt es und worin unterscheiden sie sich?

Welche Heizkörper gibt es? Ein Überblick über die Bauformen

Die einzelnen Heizkörperarten unterscheiden sich vor allem darin, wie sie Wärme an den Raum abgeben. Durch Konvektion wird die Luft, die am Heizkörper vorbeiströmt, erwärmt. Strahlungswärme dagegen wirkt direkt auf die Wände, Möbel und Menschen im Raum. In der Praxis kombinieren viele Heizkörpertypen beide Effekte, wobei die Gewichtung allerdings unterschiedlich ausfallen kann.

Die folgende Übersicht liefert einen Überblick über den Aufbau und die genutzte Technik:

Gliederheizkörper

Zu den ältesten Modellen zählen die Gliederheizkörper. Sie bestehen aus einzelnen Rippen oder Segmenten und sind noch in vielen Altbauten vertreten.

Röhrenheizkörper

Ein Röhrenheizkörper besteht aus senkrechten oder waagerechten Rohren. Solche Modelle werden häufig im Bad genutzt, da sie neben dem eigentlichen Heizen auch als Handtuchhalter dienen und die Handtücher trocknen sowie angenehm wärmen können.

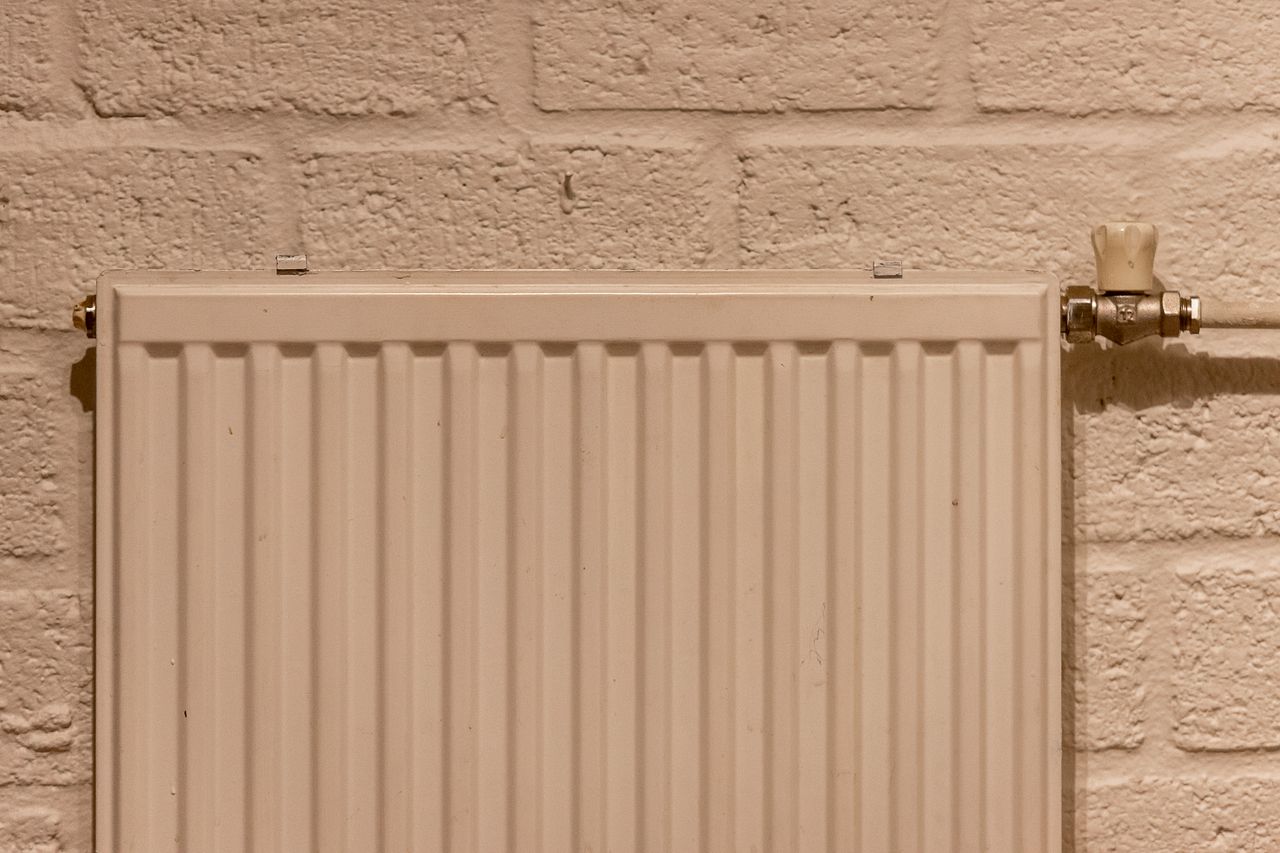

Plattenheizkörper

Plattenheizkörper sind heute besonders weit verbreitet. Sie bestehen aus glatten oder profilierten Platten und zusätzlichen Konvektionsblechen.

Konvektoren

Ebenfalls häufig genutzt werden Konvektoren, die vor allem über gezielte Luftbewegung arbeiten und sich zum Beispiel hervorragend vor großen Fensterflächen verwenden lassen.

Für Bauherren und Sanierer ist es bei der Betrachtung der verschiedenen Heizkörpertypen wichtig zu verstehen, dass die unterschiedlichen Bauformen jeweils eigene Vor- und Nachteile haben und exakt zum Heizsystem passen müssen. So reagieren die verschiedenen Gerätetypen unterschiedlich schnell, benötigen unterschiedlich viel Platz und erreichen ihre volle Leistung bei verschiedenen Vorlauftemperaturen.

Beim Vergleich unterschiedlicher Typen sollte nicht nur die äußere Form betrachtet werden. Wichtiger ist, wie gut das Modell zum jeweiligen Raum passt. Bei der Suche nach geeigneten Heizkörperarten geht es deshalb immer auch um den Wärmebedarf, die Raumhöhe, die Dämmung und die vorhandenen Anschlüsse. Gerade bei Sanierungen zeigt sich schnell, dass die verschiedenen Bauformen nicht isoliert betrachtet werden können. Entscheidend ist das harmonische Zusammenspiel aus Bauform, Leistung und Heizsystem.

Heizkörpertypen-Tabelle: Was bedeuten 11, 21, 22 und 33?

Die Zahlen, mit denen moderne Plattenheizkörper beschrieben werden, geben Auskunft über den inneren Aufbau des Heizkörpers. Die Erklärung der Typenbezeichnungen ist unkompliziert:

• Die erste Zahl steht für die Anzahl der wasserführenden Heizplatten.
• Die zweite Zahl gibt an, wie viele Konvektionsbleche zwischen oder hinter den Platten sitzen.

Ein Typ 22 hat also zwei Platten und zwei Konvektionsbleche. In der folgenden Heizkörpertypen-Tabelle sind die wichtigsten Eigenschaften der gängigen Modelle übersichtlich dargestellt:

Wie die Tabelle zeigt, steigt bei den einzelnen Ausführungen die Leistung in der Regel mit jeder zusätzlichen Platte und jedem weiteren Konvektionsblech. Gleichzeitig nimmt dadurch aber auch die Bautiefe zu. Beim Vergleich der Heizkörpermaße sind daher immer Höhe, Länge und Tiefe gemeinsam zu betrachten. Die wichtigsten Unterschiede betreffen nicht nur das Aussehen, sondern auch das Verhältnis von Platzbedarf und Wärmeabgabe. Ein sorgfältiger Vergleich verhindert, dass ein Modell zwar optisch passt, den Raum am Ende aber nicht ausreichend erwärmen kann.

In einem kleinen Bad mit etwa sechs bis acht Quadratmetern kann ein Typ-11-Gerät ausreichen, wenn die Leistung stimmt. Für ein Schlafzimmer mit zwölf bis sechzehn Quadratmetern wird häufig ein Typ 21 oder Typ 22 gewählt. In einem größeren Wohnzimmer mit breiter Fensterfläche kann dagegen ein längerer Typ 22 oder ein Typ 33 sinnvoll sein – besonders bei einer niedrigen Vorlauftemperatur.

Alte Heizkörpertypen vs. moderne Systeme

In vielen Bestandsgebäuden handelt es sich bei den alten Modellen um klassische Rippenheizkörper. Diese alten Heizkörpertypen bestehen oft aus Guss oder Stahl und zeichnen sich durch ihren hohen Wasserinhalt aus. Sie sind langlebig und können Wärme über einen längeren Zeitraum speichern als viele moderne Varianten. Da sie viel Wasser enthalten, reagieren sie allerdings recht träge, wenn die Raumtemperatur angepasst werden soll.

Alte Modelle sind nicht automatisch schlecht. In unzureichend gedämmten Gebäuden können sie durch ihre große Masse durchaus Vorteile haben. Problematisch wird es allerdings, wenn ein modernes Heizsystem mit niedriger Vorlauftemperatur eingebaut wird. Wärmepumpen arbeiten besonders effizient, wenn sie das Heizwasser nicht stark erhitzen müssen. Dafür brauchen die Heizflächen eine entsprechend große Dimensionierung.

Wie die Heizkörpertypen-Tabelle verdeutlicht, können moderne Plattenheizkörper bei kompakter Bauweise eine sehr hohe Heizleistung erreichen. Sie haben meist einen deutlich geringeren Wasserinhalt, reagieren schneller und lassen sich platzsparend montieren. Das macht sie ideal für Niedertemperatursysteme wie Wärmepumpen. Ein Austausch lohnt sich vor allem dann, wenn die vorhandenen Heizkörper entweder beschädigt sind oder nicht zur neuen Heiztechnik passen.

Spezielle Einsatzbereiche & Marken

Neben den Standardmodellen gibt es Geräte für besondere Räume und Gestaltungswünsche. Im Bad sind Röhren- und Handtuchheizkörper beliebt, weil sie Wärme liefern und gleichzeitig Handtücher trocknen können. In Wohnbereichen kommen flache Planheizkörper zum Einsatz, wenn eine ruhige, moderne Optik gewünscht ist. Für schmale Flure oder Küchen können vertikale Modelle sinnvoll sein, wenn wenig Wandfläche zur Verfügung steht.

Die Raumgröße liefert dabei nur eine erste Orientierung. In einem kleinen Bad mit sechs bis acht Quadratmetern kann ein kompakter Badheizkörper passen, während in einem Schlafzimmer mit zwölf bis sechzehn Quadratmetern häufig ein Typ 21 oder Typ 22 infrage kommt. Ein großes Wohnzimmer mit breiter Fensterfläche oder niedriger Vorlauftemperatur benötigt dagegen oft mehr Heizfläche, etwa durch einen längeren Typ 22 oder einen Typ 33.

Die passende Größe lässt sich nicht zuverlässig nach Bauchgefühl bestimmen. Die Heizlast beschreibt, wie viel Wärme ein Raum an kalten Tagen benötigt, um die gewünschte Temperatur zu halten. Neben der Fläche zählen auch Außenwände, Fenster, die Raumhöhe, der Dämmstandard, die Lüftung und die Vorlauftemperatur. Eine überschlägige Berechnung kann eine erste Orientierung geben, ersetzt aber keine fachgerechte Auslegung.

Bei den Herstellern lohnt sich der Blick auf die jeweilige Serie. Kermi bietet mit der Reihe therm-x2 unter anderem Profil-, Plan- und Line-Modelle, Austauschheizkörper, Hygieneausführungen und Varianten mit flexiblen Anschlüssen. Buderus setzt bei Logatrend stark auf Flach- und Badheizkörper, Austauschlösungen mit normgerechten Nabenabständen und Modelle für niedrigere Systemtemperaturen. Entscheidend bleibt immer, ob Bauhöhe, Bautiefe, Anschluss und Leistung zur konkreten Einbausituation passen.

Zubehör: Anschlüsse, Ventile und Thermostate

Neben dem Heizgerät selbst entscheidet das Zubehör darüber, wie gut die Anlage funktioniert. Bei den Heizkörper-Anschlussarten sind der Seitenanschluss, der Mittelanschluss und der Anschluss von unten besonders verbreitet. Im Fall einer Sanierung sollte immer die Frage gestellt werden, welche Anschlüsse vorhanden und für die Einbausituation am besten geeignet sind. Vorhandene Rohrleitungen müssen immer frühzeitig in die Planung einbezogen werden, da sie festlegen, welche Anschlussvarianten ohne Umbau möglich sind. Außerdem sind die Systemarten „Einrohrsystem" und „Zweirohrsystem" zu unterscheiden. Beim Zweirohrsystem erhält jeder Heizkörper Vorlauf und Rücklauf getrennt. Beim Einrohrsystem sind mehrere Geräte hintereinander eingebunden, was die Regelbarkeit und die Austauschplanung maßgeblich beeinflusst.

Auch bei den Ventilarten der Heizkörper gibt es wichtige Unterschiede. Unterschiedliche Ventiltypen wie Eckventile, Durchgangsventile, voreinstellbare Ventile oder spezielle Ventileinsätze spielen eine wichtige Rolle für den hydraulischen Abgleich der Heizungsanlage und haben großen Einfluss darauf, wie präzise sich einzelne Räume regulieren lassen.

Ebenso wichtig sind die Thermostate. Klassische Drehthermostate sind robust und einfach zu bedienen. Elektronische Modelle erlauben individuelle Zeitprogramme. Smarte Thermostate können zusätzlich per App, Fensterkontakt oder Raumprofil gesteuert werden. Beim Vergleich verschiedener Thermostattypen darf es nicht ausschließlich um den Komfort gehen: Richtig eingestellt helfen sie effektiv dabei, unnötiges Heizen zu vermeiden.

Fazit: Den richtigen Heizkörpertyp wählen

Die Frage, welche Heizkörpertypen es gibt und welche davon für das jeweilige Gebäude oder den Raum geeignet sind, lässt sich nicht pauschal beantworten. Letztendlich haben alle Varianten Vor- und Nachteile, und es geht immer um dieselbe Grundentscheidung: Der Heizkörper muss individuell zur Anlage, zur geplanten Nutzung und zu den Gegebenheiten des Gebäudes passen. Eine reine Auswahl nach Optik ist nicht zu empfehlen.

Während bei Gas- oder Ölheizungen viele Standard-Plattenheizkörper zuverlässig funktionieren, sofern sie richtig dimensioniert sind, kommt es bei Wärmepumpen oder anderen Niedertemperatursystemen viel stärker auf ausreichend große Heizflächen und niedrige Vorlauftemperaturen an. Bauform, Leistung, Anschlüsse und das Heizsystem müssen daher zwingend gemeinsam betrachtet werden. So lässt sich deutlich leichter eine langfristig passende Lösung finden. Eine fachgerechte Planung lohnt sich, damit der neue Heizkörper den Raum zuverlässig und effizient erwärmt.
